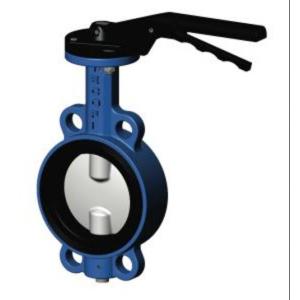

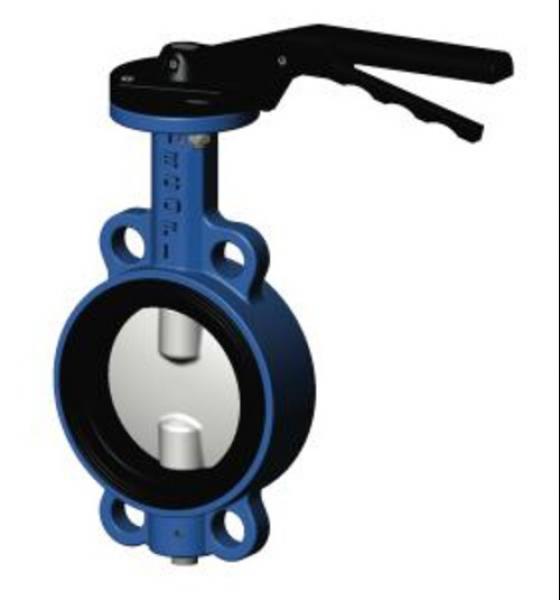

Затворы ВА 99001 предназначены для полного или частичного перекрытия
потока рабочей среды и отличаются малой строительной длиной , низким
весом, простотой монтажа (демонтажа) и обслуживания.
Затворы серии ВА99001 с эластомерными уплотнениями имеют симметрично
расположенный диск.
Конструктивные особенности корпусов затворов ВА 99001:
• Ду40-80 изготавливаются без монтажных проушин ;
• Ду100-300 – имеют две монтажные проушины ;
• Ду350-600 – имеют четыре монтажные проушины ;
• Ду800-1200 имеют четыре глухих резьбовых отверстия с каждой
стороны корпуса.
Материалы
• Материал корпуса – серый чугун
• Материал диска – чугун с шаровидным графитом
• Материал штока- легированная сталь
• Материал седла – EPDM (ЭПДМ)
• Класс герметичности – А по ГОСТ 9544-2005.
• Номинальное давление – 16 атм (1.6МПа)
Управление
• Ду40-200 – рукоятка,
• Ду250-1200 – ручной редуктор.
Присоединение – бесфланцевое стяжное, между фланцами трубопровода.
Направление подачи среды – любое.
Скорость потока среды :
• для газообразной среды 80м/с,
• для жидкой среды 5м/с.
| Наименование | Диаметр | Масса | Цена |
|---|---|---|---|
| Затвор ВА99001-040 сталь/сталь EPDM ручка Ду 40 | 40 мм | 4,0 кг | 1610 |
| Затвор ВА99001-050 сталь/сталь EPDM ручка Ду 50 | 50 мм | 4,5 кг | 1760 |
| Затвор ВА99001-065 сталь/сталь EPDM ручка Ду 65 | 65 мм | 5,0 кг | 1950 |
| Затвор ВА99001-080 сталь/сталь EPDM ручка Ду 80 | 80 мм | 5,5 кг | 2150 |
| Затвор ВА99001-100 сталь/сталь EPDM ручка Ду 100 | 100 мм | 7,0 кг | 3280 |
| Затвор ВА99001-125 сталь/сталь EPDM ручка Ду 125 | 125 мм | 8,5 кг | 4040 |
| Затвор ВА99001-150 сталь/сталь EPDM ручка Ду 150 | 150 мм | 12,0 кг | 5500 |
| Затвор ВА99001-200 сталь/сталь EPDM ручка Ду 200 | 200 мм | 16,0 кг | 7500 |
| Затвор ВА99001-250 сталь/сталь EPDM ручка Ду 250 | 250 мм | 26,5 кг | 15150 |
