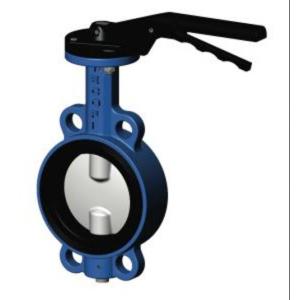

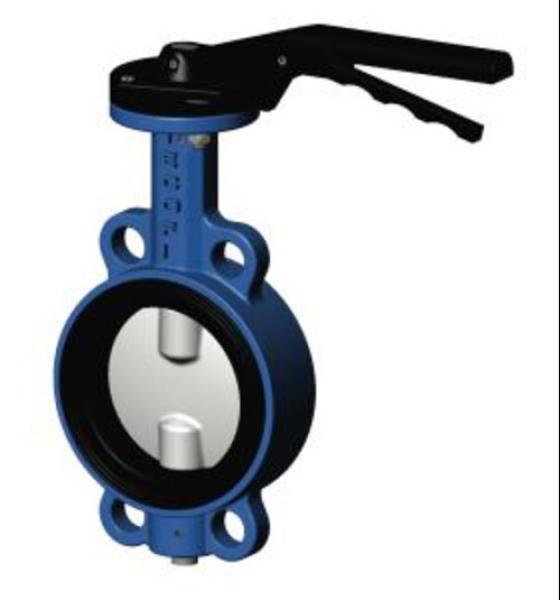

Затворы ВА 99001 предназначены для полного или частичного перекрытия
потока рабочей среды и отличаются малой строительной длиной , низким
весом, простотой монтажа (демонтажа) и обслуживания.
Затворы серии ВА99001 с эластомерными уплотнениями имеют симметрично
расположенный диск.
Конструктивные особенности корпусов затворов ВА 99001:
• Ду40-80 изготавливаются без монтажных проушин ;
• Ду100-300 – имеют две монтажные проушины ;
• Ду350-600 – имеют четыре монтажные проушины ;
• Ду800-1200 имеют четыре глухих резьбовых отверстия с каждой
стороны корпуса.
Материалы
• Материал корпуса – серый чугун
• Материал диска – чугун с шаровидным графитом
• Материал штока- легированная сталь
• Материал седла – NBR (NITRIL)
• Класс герметичности – А по ГОСТ 9544-2005.
• Номинальное давление – 16 атм (1.6МПа)
Управление
• Ду40-200 – рукоятка,
• Ду250-1200 – ручной редуктор.
Присоединение – бесфланцевое стяжное, между фланцами трубопровода.
Направление подачи среды – любое.
Скорость потока среды :
• для газообразной среды 80м/с,
• для жидкой среды 5м/с.
| Наименование | Диаметр | Масса | Цена |
|---|---|---|---|
| Затвор ВА99001-040 чугун/чугун NBR ручка Ду 40 мм | 40 мм | 4,0 кг | 790 |
| Затвор ВА99001-050 чугун/чугун NBR ручка Ду 50 мм | 50 мм | 4,5 кг | 810 |
| Затвор ВА99001-065 чугун/чугун NBR ручка Ду 65 мм | 65 мм | 5,0 кг | 935 |
| Затвор ВА99001-080 чугун/чугун NBR ручка Ду 80 мм | 80 мм | 5,5 кг | 1030 |
| Затвор ВА99001-100 чугун/чугун NBR ручка Ду 100 мм | 100 мм | 7,0 кг | 1400 |
| Затвор ВА99001-125 чугун/чугун NBR ручка Ду 125 мм | 125 мм | 8,5 кг | 2100 |
| Затвор ВА99001-150 чугун/чугун NBR ручка Ду 150 мм | 150 мм | 12,0 кг | 2350 |
| Затвор ВА99001-200 чугун/чугун NBR ручка Ду 200 мм | 200 мм | 16,0 кг | 3470 |
