| Температура воды, °C: | +5...+50 °С |
| Рабочее давление, МПа: | 1,6 МПа |
| Наименьший расход, м3/ч: | 10 м3/ч |
| Номинальный расход, м3/ч: | 1100 м3/ч |
| Наибольший расход, м3/ч: | 1600 м3/ч |
| Выходы, интерфейсы: | нет |
| Наименьшая цена деления: | 0,005 м3 |
| Присоединение к трубопроводу: | фланцевое |
| Монтажная длина, мм: | 450 мм |
| Высота, мм: | 427 мм |
| Ширина, мм: | 400 мм |
| Межповерочный интервал: | 6 лет |
| Масса, кг: | 62 кг |
| Страна производителя: | Россия |

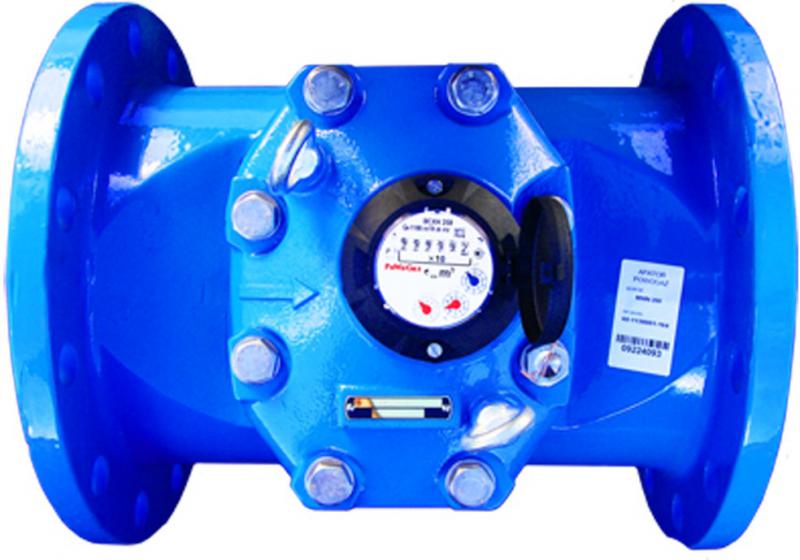

Назначение и область применения Счетчика холодной воды, ВСХН-250
Счетчик турбинный сухоходный холодной воды, ВСХН-250 предназначен для измерения объема сетевой воды по СНиП 41-02-2003 и питьевой воды по СанПиН 2.1.4.1074-01 и СНиП 41-02-2003, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50 °С.
Область применения - промышленные предприятия, коммунальное хозяйство.
Краткое описание Счетчика холодной воды, ВСХН-250
Счетчик состоит из турбинки и счетного механизма, расположенных в корпусе счетчика и герметично отделенных друг от друга.
Основные технические характеристики Счетчика холодной воды, ВСХН-250
| № | Наименование параметра | Норма |
| 1 | Расход воды, м3/ч | |
| - минимальный, Qmin | 10 | |
| - переходный, Qt | 16 | |
| - номинальный, Qnom | 1100 | |
| - максимальный, Qmax | 1600 | |
| 2 | Расход воды при потере давления 0,1 кгс/см2 (0,01 МПа) | 800 |
| 3 | Порог чувствительности, м3/ч, не более | 3 |
| 4 | Минимальная цена деления счетного механизма, дм3 | 5 |
| 5 | Емкость счетного механизма, м3 | 9 999 990 |
| 6 | Пределы допускаемой относительной погрешности, % | |
| - в диапазоне расходов от Qmin до Qt | ±5% | |
| - в диапазоне расходов от Qt до Qmax | ±2% | |
| 7 | Температура измеряемой среды, °С | +5...+50 |
| 8 | Давление измеряемой среды, МПа, не более | 1,6 |
| 9 | Относительная влажность,%, не более | 80% |
| 10 | Температура окружающего воздуха, °С | +5...+50 |
| 11 | Масса, кг, не более | 62 |
| 12 | Габаритные размеры, мм, не более (ДхВхШ) | 450х427х400 |
| 13 | Присоединение к трубопроводу | фланцевое |
| 14 | Средний срок службы, лет, не менее | 12 |
Монтаж Счетчика холодной воды, ВСХН-250
Счетчик ВСХН-250 монтируется на трубопроводе в любом пространственном положении. Установка осуществляется таким образом, чтобы счетчик всегда был заполнен водой. При установке счетчика ВСХН-250 после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед счетчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 3 Ду, а за счетчиком - не менее 1 Ду, где Ду - диаметр водосчетчика. При нарушении условий монтажа появляется дополнительная погрешность счетчика.
Комплект поставки Счетчика холодной воды, ВСХН-250
Счетчик воды, ВСХН-250 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 шт.
Упаковка - 1 шт.
Межпроверочный интервал Счетчика холодной воды, ВСХН-250
- 6 лет;
Гидравлическое сопротивление Счетчика холодной воды, ВСХН-250
График потери давления на счетчике
