Гидроаккумуляторы

Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения, предохраняет насос от частого включения, что способствует увеличению ресурса насоса, снижает вероятность появления гидроударов в системе, при отключении напряжения в сети выдает свой запас воды.

НАЗНАЧЕНИЕ

Гидроаккумуляторы предназначены для:

1. снижения вероятности появления гидроударов в системе;

2. аккумулирования воды под давлением;

3. предохранения насоса от частого включения, что способствует увеличению ресурса насоса.

Если не стоит специальная задача накапливания воды под давлением, то минимально необходимый объем гидроаккумулятора выбирается из условия ограничения количества включений насоса - поэтому это условие является определяющим.

Установлено, что чем больше масса вращающихся частей насоса, тем большее на его долговечность отрицательно влияет режим ?пуск-остановка?.

В системах водоснабжения используются поверхностные и погружные насосы. Поверхностные насосы по своей конструкции допускают большее количество включений в минуту, чем погружные, поэтому они нуждаются в меньших по объему гидроаккумуляторах, чем погружные аналогичной производительности.

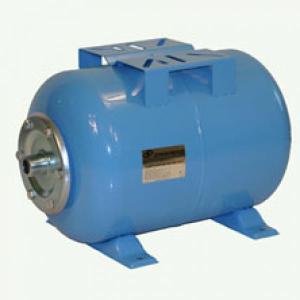

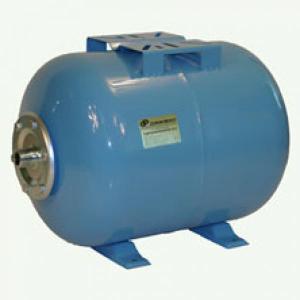

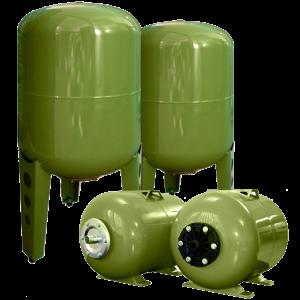

Гидроаккумуляторы горизонтальной (Г) компоновки рекомендованы для поверхностных насосов, поэтому имеют площадку для крепления. При этом гидроаккумуляторы и емкостью 24 литра предпочтительны для насосов мощностью до 1 кВт, гидроаккумуляторы емкостью 50 литров - для насосов мощностью свыше 1 кВт.

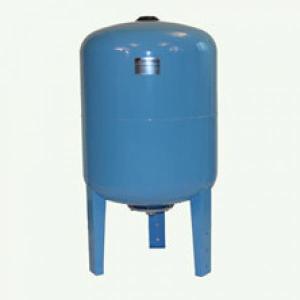

Для погружных насосов рекомендованы гидроаккумуляторы как горизонтальной, так и вертикальной (В) компоновки. Гидроаккумуляторы емкостью 24 литра предпочтительны для насосов мощностью до 500 Вт, гидроаккумуляторы емкостью 50 литров - для насосов мощностью до 1 кВт, а гидроаккумуляторы емкостью 100 литров - для насосов мощностью до 1,5 кВт.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Гидроаккумулятор состоит из:

1. стального сварного, окрашенного порошковой краской с последующим оплавлением, сосуда (3) с контрфланцем, а так же приваренными ножками (7);

2. стального оцинкованного фланца (2), с резьбовым (1) штуцером с наружной резьбой (1), крепящегося к контрфланцу сосуда шестью болтами;

3. сменной мембраны (4) изготовленной из бутилкаучука;

4. воздушного клапана (5) с колпачком и крышкой из пластмассы;

5. для горизонтальной компоновки - площадкой (6) для крепления насоса.

В исходном состоянии в гидроаккумулятор со стороны воздушного клапана закачан воздух до давления 2 атм.

В рабочем состоянии со стороны штуцера фланца в мембрану гидроаккумулятора под давлением поступает вода, сжимая воздух, который в свою очередь выталкивает воду из мембраны при выключенном насосе и открытом водоразборном кране.
