Проект отопления завода до 1500 кв.м. с помощью системы горизонтальных тепловых насосов
Проект отопления завода до 1500 кв.м. с помощью альтернативных источников энергии.
Проект завода разработан для строительства в любой стране и любого климата, и для малонаселенной местности.
Проект двухэтажного завода площадью до 1500 кв.м.

Расчет отопления завода с помощью системы тепловых насосов с использованием тепловых насосов "Хенк".
Тепловой насос "Хенк-320" ("Henk"-320) - 249 000 руб. (цена оптом на начало 2013 года).
Тепловой насос способен отопить 320 - 340 м. кв. Максимально, из практики, - 600 кв.м.
Внешние габариты теплового насоса (высота, глубина, ширина): 600-650-950 мм.
Насос имеет электрический кабель, для подключения его к однофазной или трехфазной сети (индивидуально).
На верхней крышке теплового насоса имеются четыре трубки с сантехнической резьбой – две для подключения холодного контура к ним присоединяется труба, уложенная в землю, другие такие же две трубки, для горячего контура (подключаются к гребенке отопления – теплые полы, батареи или фанкойлы).
На передней панели блок автоматики с полупрозрачной крышкой, через которую наглядно видно цифры текущих температур в обоих контурах.
Тепловые насосы "Henk" предназначены для отопления частных домов, складов, теплиц, офисных зданий, спортивных сооружений, бассейнов, фермерских хозяйств, производственных помещений и других площадей.
При выборе места установки теплового насоса, со стороны боковых стенок необходимо оставить не менее 0,6 метра, а от передней стенки не менее одного метра.
От задней стенки надо отступить 15-20 см.
Если в тепловом насосе имеется дополнительный теплообменник для ГВС (горячее водоснабжение), то следует отступить от крайней точки теплообменника ГВС не менее 20 см.
Это надо для удобства монтажа и дальнейшего обслуживания.
Примечание

Фанкойл - это устройство, которое устанавливается в помещениях различных назначений. Его основной функцией является регулирование температуры воздуха.
Фанкойлы, как правило, состоят из теплообменника с вентилятором, фильтра, пульта управления. По желанию они могут быть дополнены необходимыми аксессуарами.
Принцип работы фанкойла: воздух, находящийся в помещении, поступает на теплообменник фанкойла. В нем он приобретает необходимую температуру – охлаждается или нагревается.
Преимуществами фанкойлов является то, что свежий воздух в него может поступать или из центрального кондиционера, или из приточной установки.
Это помогает также решить проблему вентиляции в помещении, установив систему с чиллерами (охладителями воды) и фанкойлами.
Один тепловой насос обеспечивает отопление при температуры зимой до -17 град.С, если ниже - надо включать второй насос.
Земляной коллектор укладывается в два уровня: труба + теплоноситель. Стоят они 80-85 руб/м. погонный.
Нужно около 1400 метров. = 120 000 руб.
Работа экскаватора (4 смены + 4 человека) 90 000 руб.
Так как труба большой длинны, делим ее на 3-и части. Приблизительно 3 х 450 м.
Для соединения этих частей потребуются нержавеющие коллектора - 15 000 руб. за две штуки.
Обвязка теплового насоса, т е подключение этих труб к теплонасосу (гидроаккумулятор, краны. спускники воздуха, манометры, работа сантехника, циркуляционный насос) обойдутся около 40 000 - 50 000 руб.
Итого для одного теплового насоса: 521 000 руб.
Для отопления завода площадью около 1500 кв.м. предлагается установить пять тепловых насосов "Хенк-320".
Общие затраты составят: 521 000 х 5 = 2 605 000 руб.
Дополнительно потребуется шкаф электрический и буферные емкости, чтобы объединить все пять тепловых насосов по теплой стороне, их обвязка, сантехник и электрик.
Это обойдется около 250 000 руб.
С учетом непредвиденных расходов - 400 000 руб.
Итого: отопление завода общей площадью до 1500 кв.м. с помощью системы горизонтальных тепловых насосов обойдется в 3 000 000 рублей.
При детальном расчете, возможно, несколько меньше.
В цене нет источников тепла - стоимости теплых полов, разводки батарей или фанкойлов и т. д.
Пять теплонасосов позволят обеспечить очень высокую безопасность всей системы отопления завода до 1500 кв.м.
Тепловые насосы могут работать как самостоятельно так и в тандеме.
Наличие счетчика моточасов в каждом тепловом насосе позволяет равномерно расходовать ресурсы.

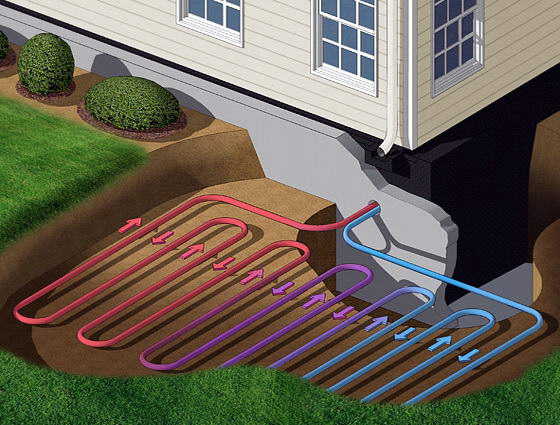

Иллюстрация горизонтального отопления завода с помощью системы горизонтальной системы тепловых насосов
Монтаж системы горизонтальных тепловых насосов завода
Обычную, полиэтиленовую тонкостенную трубу диаметром 40 мм. закапывают в землю.
На каждый кв. метр отапливаемой площади завода надо закопать трубу длиной около 5 погонных метров, т.е. при площади завода в 1500 кв.м. длина трубы будет 7500 метров.
Вы подумали, что много?
Но на самом деле - это легко выполнимая задача.
Укладывать трубу земляного контура следует змейкой и не ближе 2.5 - 3 м от строений, в противном случае получим под ними «вечную мерзлоту».
Контур укладывается на глубину 1.20-1.40 м. от поверхности земли.
Расстояние по осям 0,9-1 м.
Если змейку контуров будет пересекать, например, канализационная труба, ее можно уложить несколько глубже. Контур на нее глобального воздействия оказывать не будет.
Температура земли на этой глубине в конце отопительного сезона может быть 0 или -1 (максимум).
Труба укладывается бухтами по 100 - 200 метров, соединяя ее муфтами.
М

Муфты закапываются после опрессовки всей трубы.
Два конца этой трубы подключаются к холодной стороне теплового насоса.
Далее труба заполняется незамерзающей жидкостью (этиленгликолем) в народе – тосолом, антифризом.
Для устройства земляного контура нужна «Гостовская труба» из ПНД (полиэтилен низкого давления) для холодной воды (продается в бухтах по 100-200 м, стоимость около 30 руб./метр), толщина стенки 2.3 мм, на максимальное давление 6 атм.
Двухъярусный коллектор системы горизонтальных тепловых насосов обеспечивает около 25 кВт тепла с 650-700 кв.м. поверхности земли.
Иллюстрация горизонтального отопления завода с помощью системы горизонтальной системы тепловых насосов
Поверх земляного коллектора системы горизонтальных тепловых насосов можно сажать деревья, газон, уложить асфальт и тротуарную плитку.
Контур правильной длины практически не оказывает воздействия на на грунт. Больше влияет погода.
Коллектор надо уложить не ближе 3-х метров от стен здания завода.
Рекомендуемая площадь технического помещения для оборудования системы отопления завода 15-20 кв.м.
С помощью тепловых насосов, помимо отопления завода, можно обеспечить подачу горячей воды.
Для ГВС можно изготовить или дополнить один из тепловых насосов дополнительным теплообменником и установить один или два накопительных бойлера по 500 литров каждый.
Такое решение позволит в ночное время без особых потерь для отопления за ночь нагревать воду до 55-70 град С.
Цена теплообменника около 25 000 руб.
Потребность для ГВС около 7 кВт\ час, за ночь тепловой насос нагреет воду за 8 часов.
Рекомендуется установить дополнительно пару солнечных гелиевых коллекторов стоимостью около 130 000 руб. каждый для нагрева воды весной, летом и осенью. Тепловые насосы тогда использовать совсем не придется.
Средняя тепловая мощность предлагаемой системы горизонтальных тепловых насосов 25 - 140 кВт.
Если завод утеплен по СНиП, то температура зимой в нем будет поддерживаться не ниже 20 град.
Предлагаемая система горизонтальных тепловых насосов будет собрана из очень качественных комплектующих.
Средний ресурс качественного спирального компрессора в промышленном холоде при круглогодичном использовании - 10-15 лет.
Отопление используется 6 мес. Следовательно ресурс системы отопления компрессоров составит не менее 20-30 лет.
Важно
Для отопления проекта завода общей площадью до 1500 кв.м. нужна общая площадь участка не менее 5500 кв.м. при условии их размещения в климатических условиях московской области или ближайших.
С учетом запаса - около 6000 кв.м.
Для справки
Система тепловых насосов Рекомендуемая плотность застройки, %
Горизонтальная Не более 25Вертикальная Практически любая
Комбинированная От 25 до 90
Резюме
При плотности застройки не более 25% при выборе системы отопления завода общей площадью до 1500 кв.м.рекомендуется горизонтальная система тепловых насосов.
