Запорная арматура

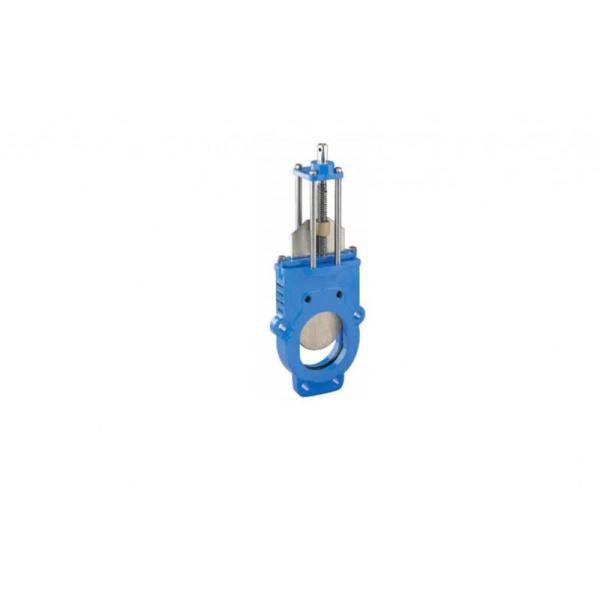

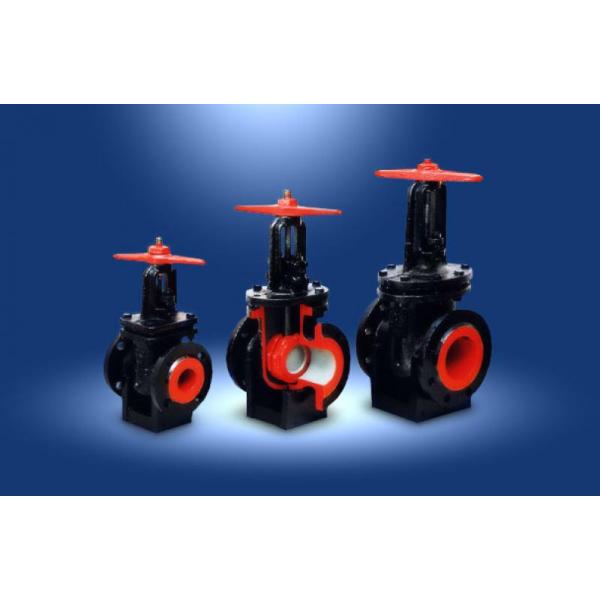

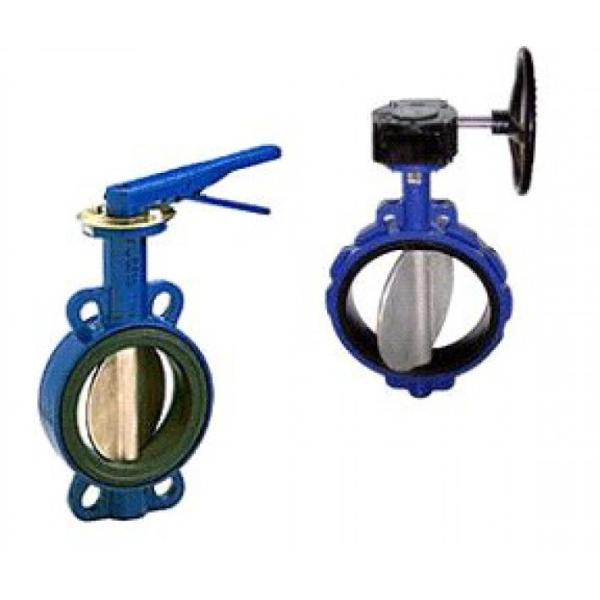

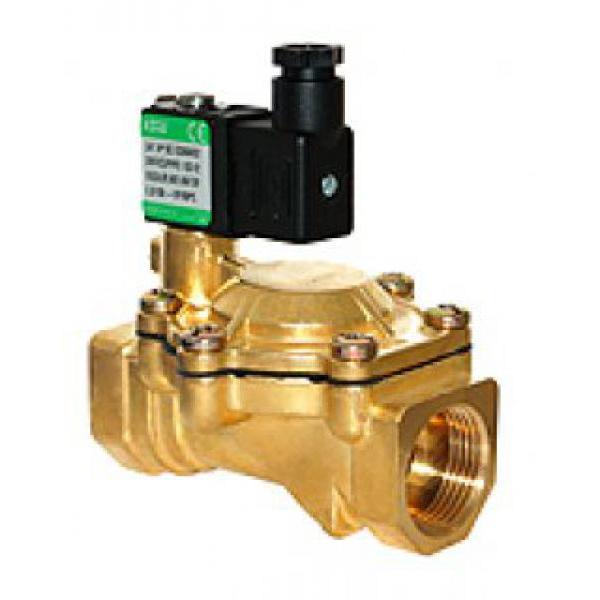

Запорная арматура Задвижки предназначены для полного перекрытия потока рабочей среды и являются одним из наиболее распространенных типов запорной трубопроводной арматуры, устанавливаемой на технологических и магистральных трубопроводах. Запирающий элемент в задвижках перемещается возвратно-поступательно, перпендикулярно направлению потока рабочей среды и имеет два крайних рабочих положения - ""открыто"" и ""закрыто"". В настоящее время выпускается большое количество конструктивных разновидностей задвижек, отличающихся конструкцией запирающего элемента (затвора), расположением ходового узла, типом привода, способом подсоединения к трубопроводу. В зависимости от конструкции запорного органа задвижки подразделяются на клиновые и параллельные: у первых уплотнительные кольца расположены под небольшим углом, образуя клин, а у вторых - уплотнительные кольца расположены параллельно друг другу. Клиновые задвижки изготовляются с цельным (жестким или упругим) клином или составным двухдисковым клином, образованным двумя расположенными под углом друг к другу дисками, образующими таким образом клин. Параллельные задвижки могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Задвижки могут быть с выдвижным или невыдвижным (вращаемым) шпинделем. В первом случае - задвижки с выдвижным шпинделем - при открытии и закрытии задвижки шпиндель совершает поступательное движение, а ходовая резьба шпинделя и гайка находятся вне полости задвижки. Во втором случае - задвижки с невыдвижным шпинделем - при открытии и закрытии задвижки шпиндель совершает только вращательное движение, а ходовая резьба находится внутри полости задвижки в контакте с рабочей средой. Для управления задвижками используется ручной или электрический привод. На задвижках больших диаметров с ручным управлением используется редуктор с червячной, конической или цилиндрической зубчатой передачами для уменьшения необходимого усилия на маховиках ручного привода. Присоединение задвижек к трубопроводу – фланцевое или под приварку. Задвижки обычно изготавливаются полнопроходными, т.е. диаметр прохода задвижек практически равен диаметру трубопровода. В некоторых случаях, с целью уменьшения массы и габаритов, снижения усилий и моментов, необходимых для управления арматурой, используются суженные (""раструбные"") задвижки, у которых диаметр прохода в корпусе меньше внутреннего диаметра соединительных фланцев (как правило, на одну ступень параметрического ряда условных диаметров). Достоинства задвижек:
