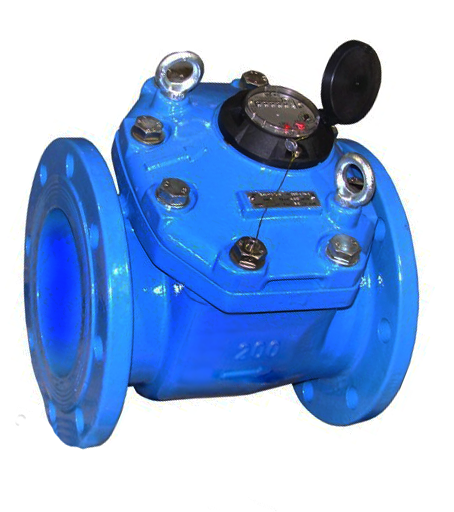

ВСХН-200 Счетчик холодной воды турбинный фланцевый Ру 16 Ду 200

ВСХН-200 Счетчик холодной воды турбинный фланцевый Ру 16 Ду 200

Цена:37450.00 рублей

Количество :

Счетчик холодной воды турбинный сухого типа ВСХН-200 с диаметром условного прохода Dy 200 мм работают в диапазоне температур +5 до +50 °С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м3 и его долях.

Межпроверочный интервал: 6 лет





Наименование основных технических характеристик Норма для счетчиков с Dу 200 мм
Расход воды счетчиков ВСХН-200 м3/ч в диапазоне температур
+5 - +50 °C
-наименьший Qmin Класс А
Класс Б
4
-переходный Qt Класс А
Класс Б
6
-эксплуатационный Qэ Класс А
Класс Б

-номинальный Qnom Класс А
 Класс Б
750
-наибольший Qmax Класс А
Класс Б
1000
Порог чувствительности, м3/ч в диапазоне температур
+5 - +50 °C
-не более Класс А
Класс Б
1,5
Потеря давления для счетчика Dу=200 мм при наибольшем расходе  Расход воды при потере давления на 0,01 МПа = 550 м3/ч
Наибольшее количество воды 1000х м3.измеряемое ВСХН
-за сутки
-за месяц
7800 м3
 234000 м3
Максимальное значение роликового счетного механизма, счетчиков ВСХН 999 999 * 10м3
Наименьшая цена
 деления м3 , счетчиков ВСХН
0.005
Присоединение к трубопроводу фланцевое (8 отверстий)

Габаритные размеры в мм, (не более) -длина 350 (монтажная)
-высота 375
-высота*
-ширина 340

Масса, кг, не более

51



Относительн. погрешность измерения объема, расхода: от Qmin до Qt = ±5%, от Qt до Qmax = ±2%



Назначение прибора ВСХН-200:

Счетчик ВСХН-200 сухоходный турбинный фланцевый, с диаметром условного прохода Dy 200 мм. предназначен для измерения объема питьевой воды, отвечающей требованиям по качеству, изложенными в СанПиН 2.1.4.1074-01, и сетевой воды, отвечающей требованиям по качеству, изложенными в СНиП 41-02-2003, и протекающей в подающих или обратных трубопроводах систем холодного водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 °С.


Способ установки ВСХН-200:

  • Во избежании дополнителных погрешностей счетчика, при его установки следует предусмотреть прямые участки трубопровода длиной не менее 3 Ду (600 мм), а за счетчиком - не менее 1 Ду (200 мм).
  • Монтаж прибора ВСХН-200 на трубопроводе возможен в любом пространственном положении (горизонтально, вертикально или наклонно).
  • Счетчик всегда должен быть заполнен водой.
  • Стрелка на корпусе счетчика должна совпадать с направлением потока воды.
  • Присоединение счетчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счетчика, производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков.
  • На случай ремонта или замены водосчеткика ВСХН-200 перед прямым участком до счетчика и после прямого участка трубопровода после счетчика устанавливаются шаровые краны, вентили, задвижки, клапаны, а также спускники для опорожнения отключаемого участка.
  • Перед счетчиком, после запорной арматуры на подающем трубопроводе, а также после счетчика при установке его на обратном трубопроводе до запорной арматуры рекомендуется устанавливать магнитно-механические фильтры.
  • Не допускается установка счетчика на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).
  • При заметном снижении расхода воды при постоянном напоре в трубопроводе необходимо прочистить входной фильтр от засорения. Очистка фильтра производится не реже 1 раза в 6 месяцев. ВСХН-150



Преимущества прибора ВСХН-200:

  • Простота конструкции прибора.
  • Повышение надежности за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось;
  • Не подвержены влиянию внешнего магнитного поля.
  • Возможность монтажа в ограниченном пространстве за счет сокращения перед счетчиком прямого участка до 3 Ду (600 мм.);
  • Приборы ВСХН-200 Ду 200 мм можно монтировать в любом пространственном положении.
